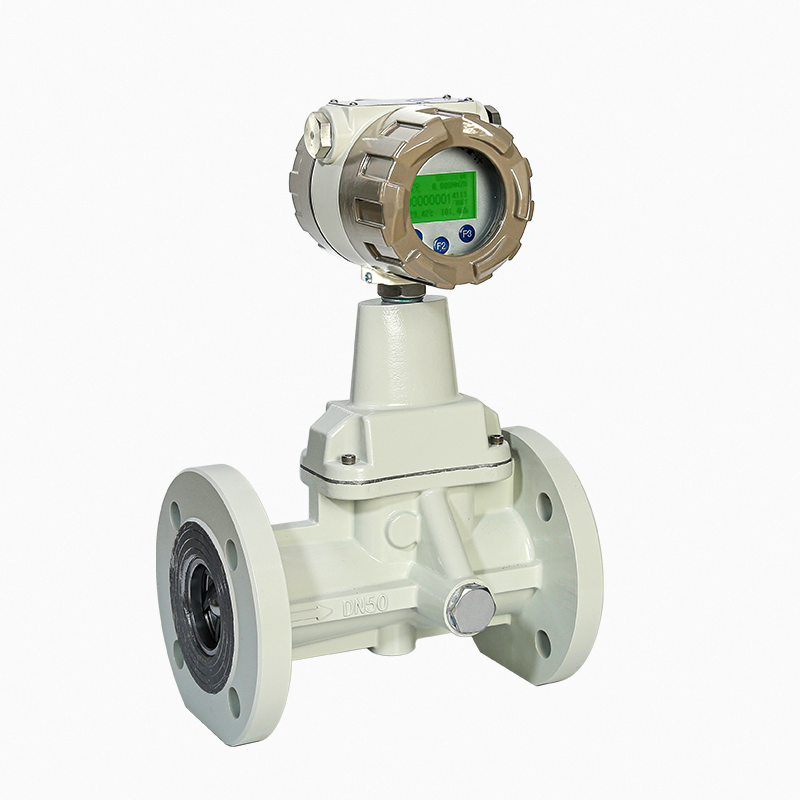

LUX系列旋進旋渦氣體流量計
適用范圍
產品優勢
● 采用雙檢測技術可提高檢測信號強度，振動引起的干擾；
● 采用抗振技術，振動和壓力波動造成干擾信號；
● 多物理量參數報警輸出，可由用戶任選其中之一；
● 流量計表頭可360度旋轉，安裝使用簡單方便；
產品概述
流量傳感器的流通剖面類似文丘利管的型線，在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。產品特點
?無機械可動部件，不易腐蝕，穩定可靠；?采用雙檢測技術可提高檢測信號強度，振動引起的干擾；
?采用抗振技術，振動和壓力波動造成干擾信號；
?多物理量參數報警輸出，可由用戶任選其中之一；
?流量計表頭可360度旋轉，安裝使用簡單方便；
技術參數
|
執行標準 |
GB/T 36241-2018 《氣體旋進漩渦流量計》 |
|||
|
檢定規程 |
速度式流量計（JJG198-1994） |
|||
|
公稱通徑 |
DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300 |
|||
|
準確度等級 |
1.5 |
|||
|
工作電源 |
24V+電池 |
|||
|
整機功耗 |
外電源：<2W; 內電源：平均功耗1mW，可連續使用兩年以上。 |
|||
|
數據存儲功能 |
日記錄、月記錄、定時間間隔記錄等 |
|||
|
使用條件 |
介質溫度 |
-20℃～+80℃ |
相對濕度 |
5%～95% |
|
環境溫度 |
-30℃～+65℃ |
大氣壓力 |
86kPa～106kPa |
|
|
儀表材質 |
表體 |
鋁合金，不銹鋼 |
轉換器 |
鑄鋁，304不銹鋼 |
|
防護等級 |
IP65 |
|||
|
防爆等級 |
ExdIIBT6 Gb |
|||
-
