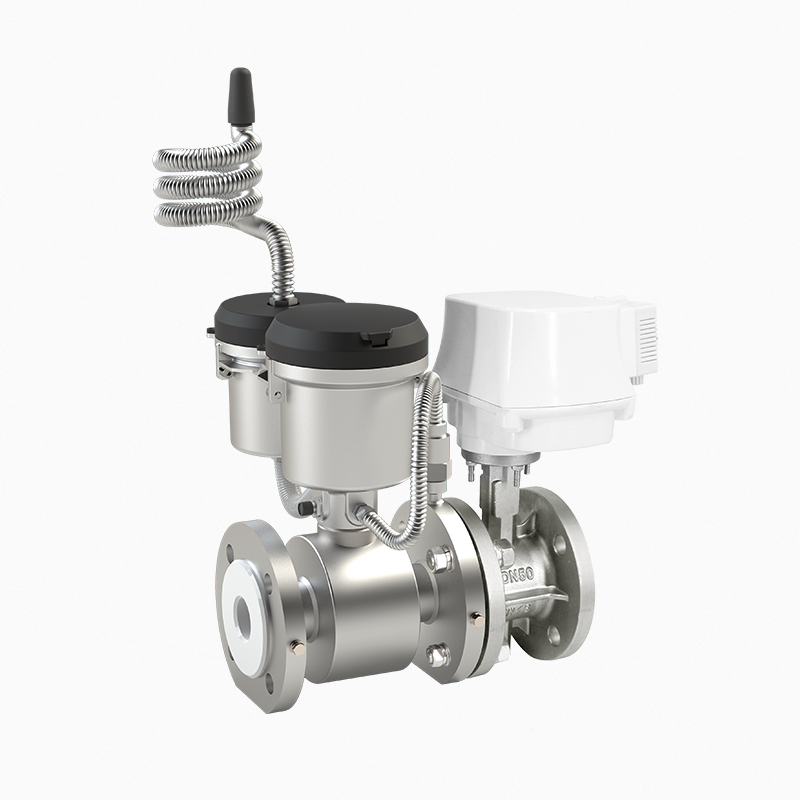

LDW系列物聯網閥控電磁水表
適用范圍
產品優勢
支持NB-IoT無線傳輸,信號穿透性好；
寬量程比 Q/Q,=400;Q,/Q,=1.6可實現滴水計量;
低始動流量，始動流速3mm/s；
整機防護等級；
抗電磁干擾能力強；
產品概述
LDW系列物聯網閥控電磁水表由電動閥門、計量設備、控制系統組成的軟硬一體、物聯網解決方案。閥門和計量設備組成的智能終端執行數據采集和指令執行,云端平臺進行數據處理、指令下發、結果監控。產品特點
雙向測量，具備雙向計量功能,可精準測量管道回流;數據遠傳/遠程閥控，數據遠傳、遠程閥控,提供工作效率,降低管理成本:
支持NB-IoT無線傳輸,信號穿透性好,適用于地井和地下室,功耗低;滴水計量
寬量程比 Q/Q,=400;Q,/Q,=1.6可實現滴水計量;
低始動流量，始動流速3mm/s,高于傳統水表,準確測量夜間最小流量;
整機防護等級，整機防護等級高達IP68,可在浸沒水環境下長期正常運行;
抗電磁干擾能力強，符合電磁環境等級E2標準;
長期穩定,無需維護,無可動部件,無磨損:
供電方式，太陽能外供電或定制供電方式;
測量、遠傳一體化設計,支持2G/4G全網通無線遠傳,無外部連接線,實現測量數據和報警數據遠傳,數據可長期保存。
閥控參數
電動閥門
公稱壓力:1.0MPa~1.6MPa
適用溫度:-30℃-150℃
控制方式:IC卡、無線指令
啟閉方式:電動
供電方式:電池、外接電源
連接方式:法蘭
信息跟蹤
設備生命周期管理,完整記錄閥門的基礎信息、檢修計劃信息等各個生命周期節點,保證各類信息完整;
日志記錄,精確記錄每次充值水量、用水水量;記錄每次啟閉閥關鍵信息,包括賬戶、時間、事項,有據可循。
充值管理
水量管理,實現水量在線充值,配合計量設備,計算用水量,扣減實時水量,余量精準監控預警、逾值自定義設置,運營精細化管理,實現階梯水價;
實時管控,主動啟、閉閥操作,具有定時啟、閉閥的功能。余量降至臨界值時發出預警，逾值時可自動閉閥,充值后自動啟閥。
無線傳控
通過NB-IoT、4G定期上傳設備狀態信息,接收控制指令;
通訊模塊采用內置電池供電,低功耗電路和大容量電池，電池壽命6年以上;
支持遠程啟閉閥操作,3000次啟閉,可設置工作間隔,最短12小時完成一次啟、閉操作45秒。
電磁水表參數
|
傳感器 |
|||
|
型號 |
LDW系列電磁水表 |
||
|
連接方式 |
法蘭連接（GB/T778-2018） |
||
|
測量參數 |
瞬時流量、溫度（選配）、壓力（選配） |
||
|
口徑 |
DN40-DN300 |
||
|
壓力等級（MPa） |
1.0MPa、1.6MPa(按公稱通徑分) |
||
|
襯里材料 |
橡膠 |
||
|
電導率 |
≥20μs/cm |
||
|
電極材質 |
316L不銹鋼 |
||
|
防護等級 |
IP68 |
||
|
溫度 |
介質溫度：0℃～+60℃ |
||
|
環境溫度：-25℃～+55℃ |
|||
|
存儲溫度：10℃～+30℃ |
|||
|
外殼材料 |
304不銹鋼 |
||
|
轉換器 |
|
|
|
|
防護等級 |
IP68 |
||
|
測量范圍 |
5mm/s至±15m/s連續可測 |
||
|
測量準確度 |
2級；1級，執行標準GB/T778-2018 |
||
|
供電電源 |
電池 |
||
|
內置鋰電池壽命 |
通訊電池：1.5年～6年（實驗室內測試結果，會因環境和溫度變化，受通信方式和頻率影響） |
||
|
通訊方式 |
RS485、NB-IoT、4G等通訊方式 |
||
|
顯示方式 |
顯示瞬時流量，正累積流量，負累積流量，凈累積流量等 |
||
|
顯示和控制 |
數據可通過四個光電按鍵輸入，十位顯示累計流量，五位顯示瞬時流量 |
||
|
可自動調節準確度，可顯示儀表診斷及報警狀態，用戶密碼控制，菜單式設置參數 |
|||
|
報警功能 |
報警狀態顯示，傳感器故障，轉換器故障，電池欠壓，空管，測量狀態報警，輸出報警等 |
||
|
壓力傳感器 |
|||
|
壓力范圍 |
0MPa-1.6MPa |
||
|
環境溫度 |
-25℃-70℃ |
||
|
響應時間 |
2ms |
||
|
準確度 |
±0.3%fs |
||
|
外殼 |
304不銹鋼 |
||
|
說明 |
應避免引壓管內水結冰損壞壓力傳感器，北方地區要做好保溫措施 |
||
|
連接螺紋尺寸 |
G1/4 |
||
與同類產品對比
|
產品名稱 |
電磁水表 |
超聲波水表 |
機械水表 |
說明 |
|
始動流量 |
低 |
低 |
高 |
"高";代表小流量無法計量 |
|
流量范圍 |
寬 |
寬 |
窄 |
"窄"代表小流量計量不準 |
|
長期測量準確度 |
穩定 |
換能器疲勞 |
磨損 |
"換能器疲勞""磨損"代表長期運行容易出現負偏差 |
|
長期可靠性 |
高 |
較高 |
較低 |
"較低"代表容易出現故障 |
|
氣泡對測量準確度影響 |
較小 |
較大 |
較小 |
"較大"代表影響計量準確度 |
|
直管段要求 |
極低 |
較高 |
較高 |
"較高"代表當直管段不夠時影響測量準確度 |
|
遠傳數據 |
準確 |
準確 |
可能誤讀 |
"誤讀"代表讀取的數據可能與實際不符 |
|
功耗 |
較高 |
較低 |
基本不需要供電 |
"較低"代表鋰電池壽命相對較長 |
|
可靠性 |
高 |
較高 |
較低 |
"較低"代表容易出現故障 |
|
價格 |
高 |
較高 |
較低 |
|
-
