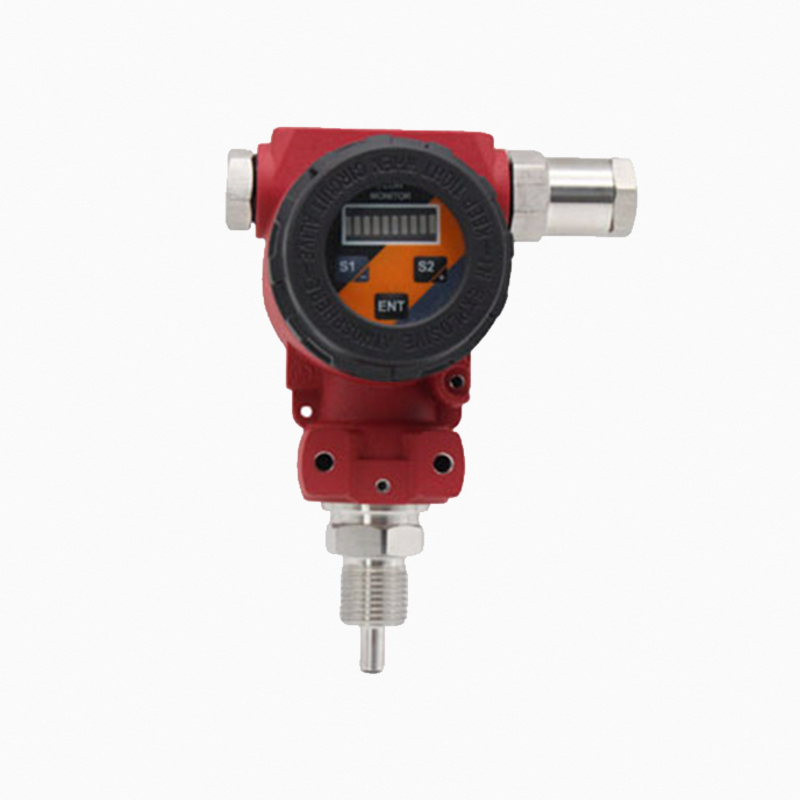

智能熱式流量開關
適用范圍
可應用于氣體，液體，切割液，潤滑油等領域
產品優勢
無活動部件，免維護；安裝方便，一種型號適用于多種管徑要求；
開關量連續調節，極低的壓力損失；
結構緊湊，LED顯示流動趨勢及開關狀態。
產品概述
智能型熱式流量開關主要是在水、氣、油等介質管路中在線或者插入式安裝監控水系統中水流量的大小。在水流量高于或者低于某一個設定點時，觸發輸出報警信號傳遞給機組，系統獲取信號后即可作出相應的指示動作，避免或減少主機“干燒”。熱式流量開關基于熱式原理,在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻,當有介質流動時，感熱傳感器所接收到的熱量將隨介質的流速變化而變化，感熱傳感器將這溫差信號轉化成電信號，在流速達到某設定點時，熱式流量開關輸出開關量信號。
產品特點
1、無活動部件，免維護；2、安裝方便，一種型號適用于多種管徑要求；
3、開關量連續調節，極低的壓力損失；
4、結構緊湊，LED顯示流動趨勢及開關狀態。
技術參數
|
插入式設定范圍 |
1---150cm/s（水）3---300cm/s（油），20---3000cm/s（空氣） |
|
信號輸出 |
PNP、NPN、繼電器 |
|
供電 |
24V±20%DC |
|
接通電源 |
最大400mA（PNP或NPN型）最大1A@36VAC/DC（繼電器型） |
|
空載電流 |
最大80mA |
|
設定方式 |
電位器設定 |
|
耐壓范圍 |
100bar |
|
介質溫度變化 |
≤4℃/s |
|
響應時間 |
1…13s，典型值2s |
|
初始化時間 |
約8s |
|
電氣保護 |
反相，短路，過載保護 |
|
防護等級 |
IP67 |
|
介質溫度 |
-20…90℃ 環境溫度：-20…80℃ 儲存溫度：-20…80℃ |
|
材質 |
探頭：不銹鋼， 外殼：不銹鋼/鑄鋁 |
|
測量精度 |
±2% |
-
