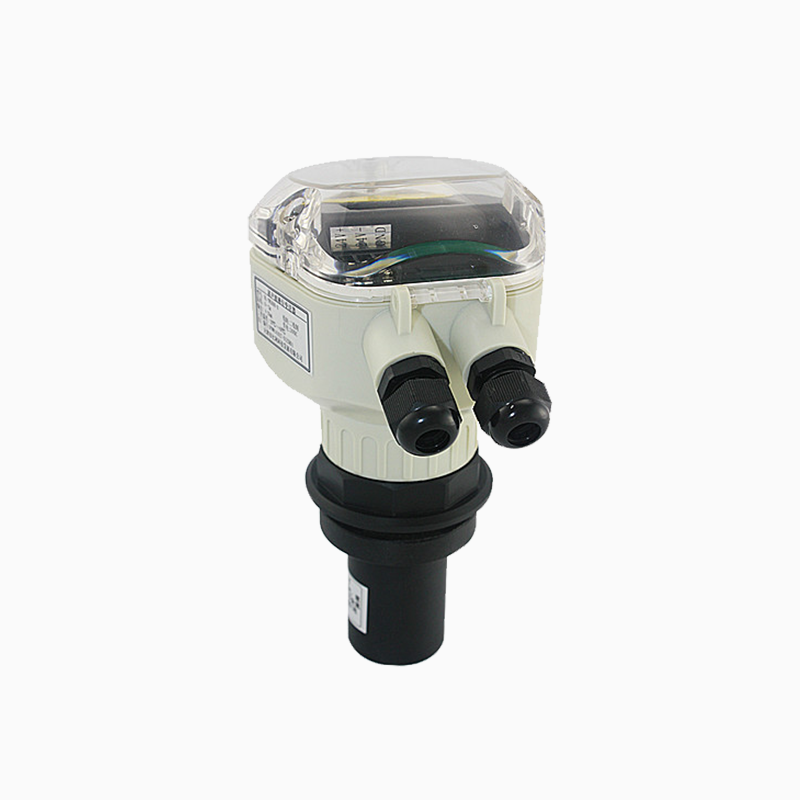

超聲波液位計
適用范圍
產品優勢
2、反向保護、限流保護電路；
3、固態結構，無可動部件；
4、高可靠性，使用壽命長；
5、安裝方便、結構簡單、經濟耐用；
6、重量輕、不結垢、不污染介質。
產品概述
超聲波液位儀是一種智能型非接觸式液（物）位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用先進的檢測技術和計算機技術，提高儀表的測量精度，對干擾回波有抑制功能，保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的物料高度的測量，也可用于距離的測量。超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2.
產品特點
1、穩定性好，滿度、零點長期穩定性可達0.25%FS/年；2、反向保護、限流保護電路；
3、固態結構，無可動部件；
4、高可靠性，使用壽命長；
5、安裝方便、結構簡單、經濟耐用；
6、重量輕、不結垢、不污染介質。
技術參數
|
功 能 |
一體型 |
分 體 型 |
|
量 程 |
5米、10米、15米、20米、30米、40米、50米、60米 |
5米、10米、15米、20米、30米、40米、50米、60米、70米 |
|
測量精度 |
0.5%-1.0% |
0.5%-1.0% |
|
分辨率 |
3mm或0.1%（取大者） |
3mm或0.1%（取大者） |
|
顯 示 |
中文液晶顯示 |
中文液晶顯示 |
|
模擬輸出 |
4線制4～20mA/510Ω負載 2線制4～20mA/250Ω負載 |
4～20mA/510Ω負載 |
|
繼電器輸出 |
可選配2組AC 250V/ 8A或DC 30V/ 5A 狀態可編程 |
可選配）單通道為2組，雙通道是4組AC 250V/8A 或DC 30V/ 5A 狀態可編程 |
|
供 電 |
標配24VDC 可選 220V AC+15% 50Hz |
標配220V AC+15% 50Hz 可選24VDC 120mA 定做電池供電 |
|
環境溫度 |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
顯示儀表-20～+60℃， 探頭-20～+80℃ |
|
通 信 |
可選485，232通信（廠家協議） |
可選485，232通信（廠家協議） |
|
防護等級 |
顯示儀表IP65，探頭IP68 |
顯示儀表IP65，探頭IP68 |
|
探頭電纜 |
無 |
可達100米，標配10米 |
|
探頭安裝 |
根據量程和探頭的選型 |
根據量程和探頭的選型 |
-
