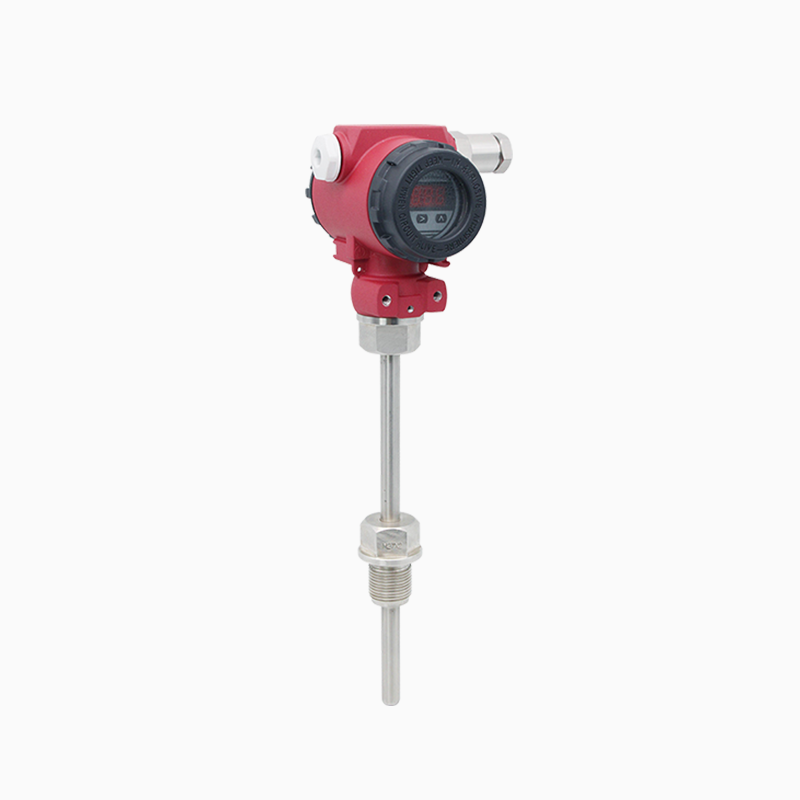

一體化溫度變送器
適用范圍
產品優勢
2、壓簧式感溫元件,抗震性能好 ;
3、測量范圍大,測量精度高;
4、機械強度高,耐壓性能好;
5、響應時間短。
產品概述
一體化溫度變送器是溫度儀表中的現場安裝式溫度變送單元。BL-W102一體化溫度變送器集傳感器同變送器為一體,直接測量各種工業過程中,-200~1600℃范圍內的液體、蒸汽和氣體介質的溫度,將溫度轉變成與熱電偶、熱電阻電信號成正比的4~20mA統一輸出信號,送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器,BL-W102一體化熱電偶(阻)溫度變送器可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。一體化溫度變送器的變送器部件是小型化的,可安裝于熱電偶熱電阻的接線內,成為一體化溫度變送器。 作為一體化溫度變送器在工業現場直接輸出4~20mA信號,這樣既省去昂貴的補償導線,又提高了信號長距離傳送過程中的抗干擾能力。 變送器部件精度高、功耗低,使用環境溫度范圍寬,工作穩定可靠。而且由于采用硅橡膠密封結構,變送器耐震、耐濕,適宜于惡劣現場環境中使用。
產品特點
1、具有線性化校正功能,具有冷端溫度自動補償功能;2、壓簧式感溫元件,抗震性能好 ;
3、測量范圍大,測量精度高;
4、機械強度高,耐壓性能好;
5、響應時間短。
技術參數
(1)、熱電阻
|
熱電阻類別 |
測溫范圍 |
精度等級 |
允許偏差 |
|
Cu |
-50~+100 |
|
±(0.30+0.006)ltl |
|
Pt |
-200~+500 |
A級 |
±(0.15+0.002)ltl |
|
B級 |
±(0.30+0.005)ltl |
注:表中t為被測溫度的絕對值,℃。
(2)、熱電偶
|
分度號 |
允差等級 |
|||
|
Ⅰ |
Ⅱ |
|||
|
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
|
|
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004|t| |
375~1000 |
±0.0075|t| |
333~1200 |
|
|
E |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
|
±0.004|t| |
375~800 |
±0.0075|t| |
333~900 |
|
|
S |
±1℃ |
0~+1100 |
±1.5℃ |
0~600 |
|
±[1+0.003(t-1100)] |
1100~1600 |
±0.0025|t| |
600~1600 |
|
|
B |
― |
― |
― |
― |
|
― |
― |
±0.0025|t| |
600~1700 |
|
注:t為實際溫度,允許可用溫度度數表示,也可用實際溫度的百分?jǐn)?shù)表示,取其大者。
-
