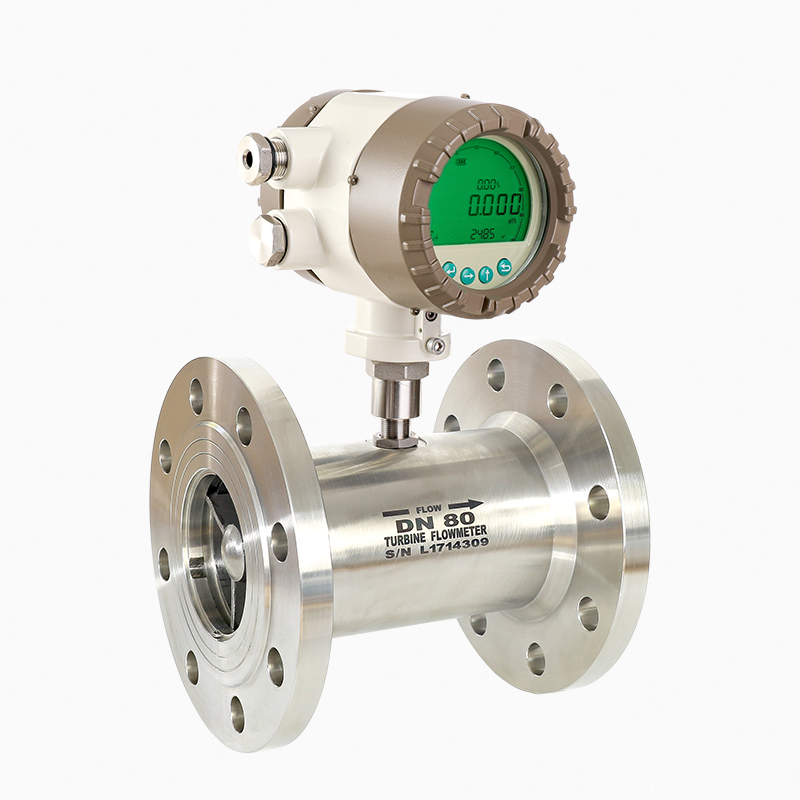

LWGY系列液體渦輪流量計
適用范圍
產品優勢
● 重復性好，短期重復性可達0.05%～0.2%
● 輸出脈沖頻率信號，抗干擾能力強；
● 結構緊湊輕巧，安裝維護方便
● 適用高壓測量
產品概述
LWGY 系列液體渦輪流量計是一種速度式流量?jī)x表，以動量矩守恒原理為基礎，流體沖擊渦輪葉片使渦輪旋轉，渦輪的旋轉速度隨流量的變化而變化，最終從渦輪的轉數計算出流量值。LWGY 系列渦輪流量計是基于國內外流量?jī)x表先進技術經驗，經過優化設計而成的渦輪流量計，結構簡單、輕巧、準確度高、重復性高，特別適用于衛生、食品、制藥、精細化工、石油等行業。
可測量無雜質、低粘度（運動粘度在 10mm2/s 以下）、無強烈腐蝕性液體，防爆型可以直接安裝在可燃、易爆場所，包括 1 區、2 區爆炸性氣體危險環境。
產品特點
? 高重復性精度，短期重復性可達 0.05%～0.15%；? 測量準確度高，可達 0.2 級；
? 適用范圍寬，口徑適用于 DN4～DN300；
? 具有脈沖頻率、4-20mA 電流等多種信號輸出形式，并配有RS485、HART等多種通訊接口；
? 產品不僅可顯示體積流量，還能通過設定被測介質密度來顯示質量流量；
技術參數
|
被測介質 |
無雜質、低粘度（運動粘度在10mm2/s以下）、無強烈腐蝕性液體 |
|
|
執行標準 |
渦輪流量傳感器（JB/T 9246-2016） |
|
|
檢定規程 |
渦輪流量計（JJG 1037-2008） |
|
|
儀表口徑及連接方式 |
法蘭連接 |
DN4-DN200 |
|
螺紋連接 |
DN4-DN80 |
|
|
夾裝連接 |
DN15-DN200 |
|
|
準確度等級 |
1.0級、0.5級、0.3級、0.2級（需定制） |
|
|
量程比 |
1:10；1:15；1:20 |
|
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
|
適用介質溫度 |
-40℃～+80℃、-40℃～+120℃或-40℃～+150℃ |
|
|
信號輸出功能 |
脈沖信號、4～20mA信號 |
|
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
|
工作電源 |
外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
|
|
信號線接口 |
內螺紋M20*1.5（NPT螺紋需訂制） |
|
|
防爆等級 |
Exd IICT6 Gb |
|
|
防護等級 |
IP65或更高（可訂制） |
|
流量范圍
|
儀表口徑 |
正常流量范圍 |
擴展流量范圍 |
常規安裝方式及耐壓等級 |
訂制耐壓等級 |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺紋安裝、6.3MPa |
夾裝連接，≤42MPa |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺紋安裝、6.3MPa |
|
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺紋安裝、6.3MPa |
|
|
DN15 |
0.6～6 |
0.5～9 |
螺紋安裝、6.3MPa |
|
|
DN20 |
0.8～8 |
0.45～9 |
螺紋安裝、6.3MPa |
|
|
DN25 |
1～10 |
0.5～10 |
螺紋安裝、6.3MPa |
|
|
DN32 |
1.5～15 |
0.8～15 |
螺紋安裝、6.3MPa |
|
|
DN40 |
2～20 |
1～20 |
螺紋安裝、6.3MPa |
|
|
DN50 |
4～40 |
2～40 |
法蘭安裝、4.0MPa |
夾裝連接，≤26MPa |
|
DN65 |
7～70 |
5～70 |
法蘭安裝、1.6MPa |
|
|
DN80 |
10～100 |
7～100 |
法蘭安裝、1.6MPa |
|
|
DN100 |
20～200 |
10～200 |
法蘭安裝、1.6MPa |
夾裝連接，≤15MPa |
|
DN125 |
25～250 |
13～250 |
法蘭安裝、1.6MPa |
|
|
DN150 |
30～300 |
15～300 |
法蘭安裝、1.6MPa |
|
|
DN200 |
80～800 |
40～800 |
法蘭安裝、1.6MPa |
夾裝連接，≤11MPa |
-
