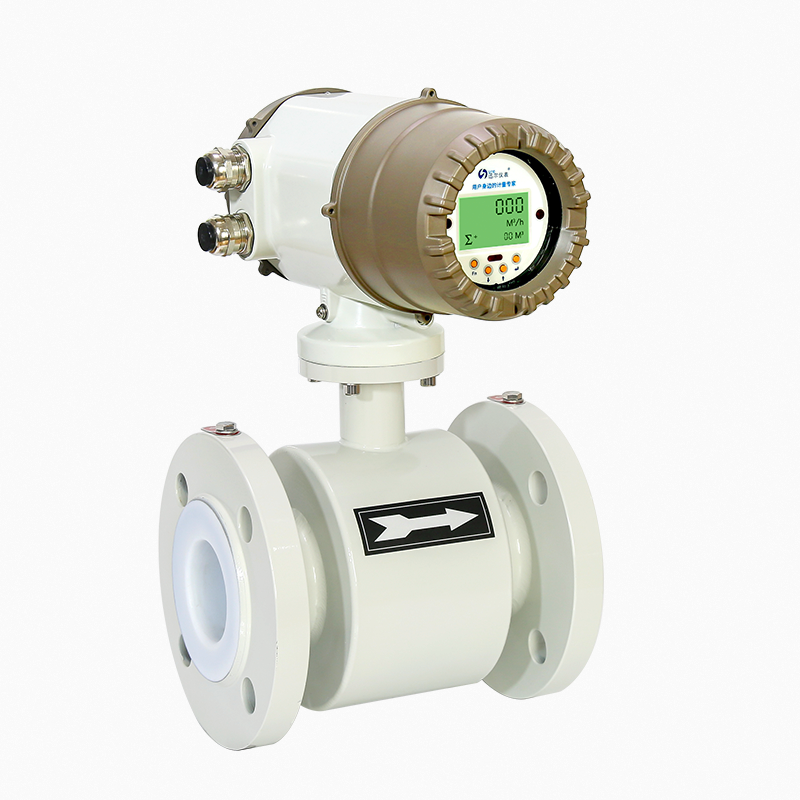

LDG系列電磁流量計
適用范圍
產品優勢
? 測量重復性好，重復性最高可達 0.03%。
? 口徑涵蓋范圍廣，DN6～DN2000。
? 耐腐蝕，可測絕大多數腐蝕性導電液體。
? 多種信號輸出，當量、頻率、電流及 RS485 通訊接口，并有 HART、PROFIBUS、FF
等總線協議和 GPRS、NB、4G 等無線通訊方式可選配。
產品概述
LDG一體(分體)型電磁流量計是依據法拉第電磁感應定律的工作原理來測量導電液體體積流量的儀表，是流體力學和電磁學結合的產品。即導電液體在磁場中切割磁力線運動時在其兩端產生感應電動勢。LDG一體(分體)型電磁流量計由流量傳感器和轉換器兩大部分組成。測量管上下裝有勵磁線圈，通勵磁電流后產生的磁場穿過測量管，一對信號電極裝在測量管內壁與液體相接觸，產生感應電勢，將流量信號傳送到轉換器。
此系列電磁流量計是在LDG系列電磁流量計基礎上更新的一款新型電磁流量計。無論是在外觀和組裝方式，還是在內部結構，都做了新的突破，確保了產品的高精度、高穩定性和一致性。在電力、冶金、化工、石油、石化、市政、環保、食品加工和醫藥等行業得到廣泛應用。
產品特點
? 準確度等級高，最高可達 0.2 級。? 測量重復性好，重復性最高可達 0.03%。
? 口徑涵蓋范圍廣，DN6～DN2000。
? 幾乎無壓損，無阻流部件。
? 耐腐蝕，可測絕大多數腐蝕性導電液體。
? 多種信號輸出，當量、頻率、電流及 RS485 通訊接口，并有 HART、PROFIBUS、FF 等總線協議和 GPRS、NB、4G 等無線通訊方式可選配。
技術參數
|
執行標準 |
電磁流量計（JB/T 9248-2015） |
|
公稱通經（mm）（特殊規格可定制） |
螺紋連接型，外螺紋連接，DN15~DN50 |
|
法蘭連接型，法蘭對接，DN4~DN2000 |
|
|
卡箍連接型，卡箍連接，DN15~DN100 |
|
|
流量測量 |
正向流量，反向流量 |
|
重復性誤差 |
優于準確度等級最大允許誤差絕對值的1/3 |
|
準確度等級 |
0.2，0.5，1.0 |
|
襯里耐溫 |
PTFE/PFA：-30°C~+150°C，分體型；-30°~+80℃，一體型 |
|
F46：-30°C~+100℃，分體型；-30℃~+80℃，一體型 |
|
|
氯丁橡膠:-15℃~+60°C |
|
|
聚氨酯:-15°C~+60°C |
|
|
流速范圍 |
0.1-10m/s |
|
電導率范圍 |
被測流體電導率≥5μs/cm |
|
信號輸出 |
當量或頻率、4-20mA |
|
通訊輸出 |
RS485、HART、NB-IoT或4G等 |
|
供電電源 |
DC24V(9V~36V)、AC220V(90V~250V)或鋰電池3.6V |
|
要求直管段長度 |
上游≥5DN，下游≥2DN |
|
電纜入口 |
標準:M20x1.5(6mm~10mm);防爆型:M20x1.5(6mm~10mm) |
|
防護等級 |
IP65，訂制可達IP68 |
|
環境溫度 |
-20℃～+55℃ |
|
相對濕度 |
5%～95% |
|
防爆等級 |
不防爆或隔爆(ExdibqlBCT6 Gb) |
-
