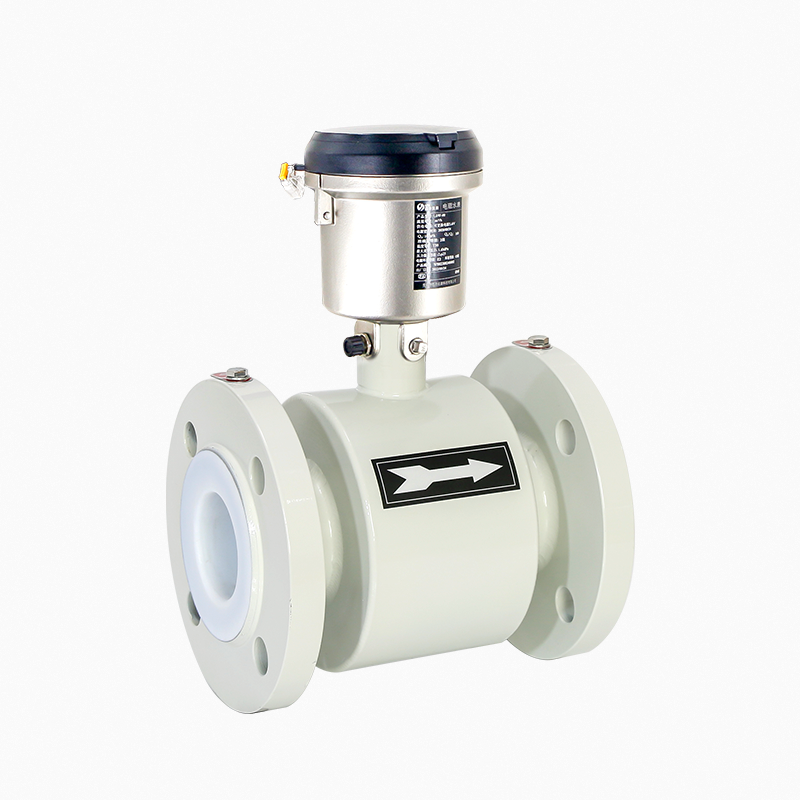

LDG系列電池供電型電磁流量計
適用范圍
產品優勢
? 準確度等級高，可達0.2級；
? 測量重復性好，重復性可達 0.03%；
? 口徑涵蓋范圍廣，DN4~DN2000；
? 耐腐蝕，可測絕大多數腐蝕性導電液體；
? 多種當量、頻率、電流及RS485通訊接口并有 HART、PROFIBUS、FF等總線協
和GPRS、NB、4G等無線通訊方式可選配。
產品概述
LDG系列電池供電型電磁流量計是一款專用于市政供水行業水廠源水計量、出廠水量計量的專業化表具。該產品嚴格執行JB/T 9248—2015《電磁流量計》生產標準。該產品具備獨立供電系統，在無法提供外部供電的安裝場所可直接使用。其具備數據無線遠傳功能，便于水廠工作人員在具備網絡條件的辦公地點隨時查詢流量數據。產品特點
● 具備自身獨立供電系統，可在無外部電源的條件下進行工作;● 通訊方式 RS485、NB-IoT、4G
● 遠傳數據接口對外開放，可與任意平臺進行數據對接，避免數據孤島產生;
● 潛水型設計，可安裝在浸泡環境中長時間正常工作;經過嚴格電磁兼容環境測試
● 經過嚴格電磁兼容環境測試，可安裝在各類工商業惡劣環境現場;具備雙向計量功能
● 具備雙向計量功能，可精準測量管道回流;
技術參數
|
執行標準 |
電磁流量計（JB/T 9248-2015） |
|
公稱通經（mm）（特殊規格可定制） |
管道式四氟襯里：DN15-DN2000 |
|
管道式橡膠襯里：DN65-DN2000 |
|
|
管道式F46襯里：DN4-DN600 |
|
|
流量測量 |
正向流量，反向流量 |
|
重復性誤差 |
準確度等級絕對值的1/3 |
|
準確度等級 |
0.5，1.0 |
|
被測介質溫度 |
常規橡膠襯里：-20～+60℃ |
|
聚四氟乙烯襯里：-30～+120℃ |
|
|
高溫型四氟襯里：-20～+160℃ |
|
|
額定工作壓力（高壓可定制） |
DN15～DN25≤4.0MPa |
|
DN32～DN300≤1.6MPa |
|
|
DN350～DN800≤1.0MPa |
|
|
DN800～DN2000≤0.6MPa |
|
|
流速范圍 |
0.1-10m/s |
|
電導率范圍 |
被測流體電導率≥20μs/cm |
|
信號輸出 |
4-20mA、脈沖； |
|
通訊輸出 |
RS485、Hart、GPRS |
|
供電電源 |
220V AC、 24V DC、 電池 |
|
要求直管段長度 |
上游≥5DN，下游≥2DN |
|
連接方式 |
法蘭連接，法蘭執行標準：GB/T 9119-2010 |
|
防護等級 |
IP65，訂制可達IP68 |
|
環境溫度 |
-10～+60℃ |
|
相對濕度 |
5%～95% |
|
消耗總功率 |
小于20W |
-
