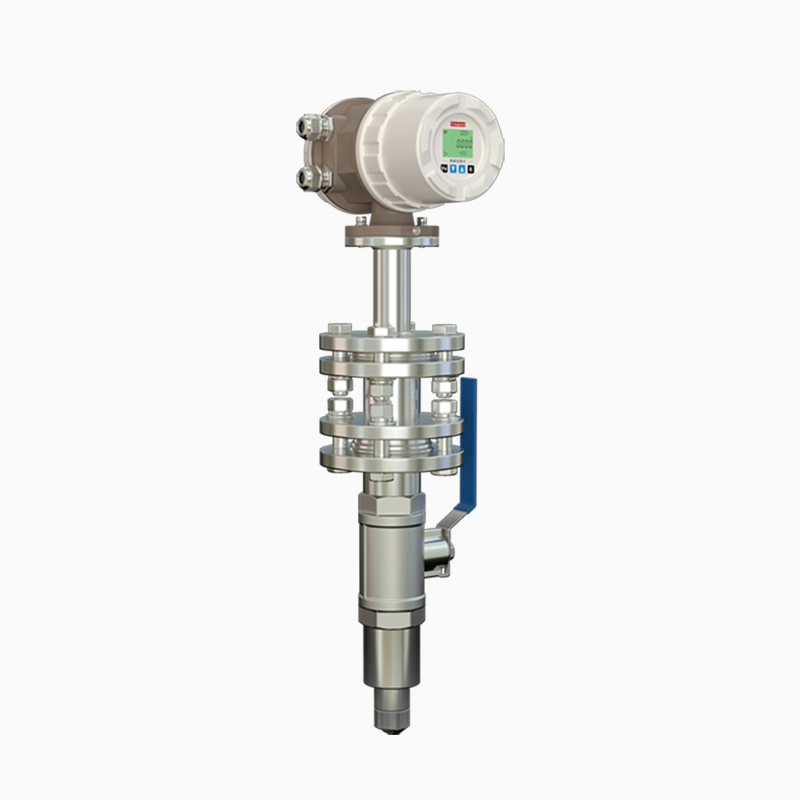

LDC系列插入式電磁流量計
插入式流量計電磁流量計液體流量計
適用范圍
測最精度高、重復性好，廣泛應用于供水、環保、河道疏浚等行業
產品優勢
■ 插入式電磁流量計在管道流量檢測中，安裝簡單， 可不斷流，現場可帶壓開孔，具有安裝優勢與價格優勢，特別適用于供排水管道的流量測量；
■ 通用性廣，互換性強；
■ 正反流向積算功能，用戶可選擇正向計量或反向計量;
■ 上下限報警，用戶可根據需要設定上下限瞬時流量;
■ 通用性廣，互換性強；
■ 正反流向積算功能，用戶可選擇正向計量或反向計量;
■ 上下限報警，用戶可根據需要設定上下限瞬時流量;
產品概述
LDC系列插入電磁流量計是利用法拉第電磁感應定律的原理來測量導電液體體積流量的儀表，由插入式電磁流量計傳感器和插入式電磁流量計轉換器配套組成?！把笭柨萍疾迦胧诫姶帕髁坑?jì)具有安裝便捷、結構簡單、測最精度高、重復性好等特點，廣泛應用于供水、環保、河道疏浚等行業。產品特點
■ 插入式電磁流量計在管道流量檢測中，安裝簡單， 可不斷流，現場可帶壓開孔，具有安裝優勢與價格優勢，特別適用于供排水管道的流量測量；■ 通用性廣，互換性強；
■ 正反流向積算功能，用戶可選擇正向計量或反向計量
■ 上下限報警，用戶可根據需要設定上下限瞬時流量。
■ 空管報警，在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上角顯示報警；
■ 斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會丟失，EEPROM可保存設定參數和累積值；
■ 轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68。
產品視頻
技術參數
| 公稱通徑 | DN200~2000 |
| 測量范圍 | 0.5m/s-10m/s |
| 準確度等級 | 1.5級、2.5級 |
| 電導率范圍 | 被測流體電導率≥5μs/cm |
| 直管段 | 前10DN,后5DN |
| 介質溫度 | -20℃~+90℃ |
| 環境溫度 | -20℃~+60℃ |
| 防護等級 | IP65(一體),IP68(分體) |
| 電極材質 | 316L不銹鋼 |
| 信號輸出 | 4-20mA、脈沖 |
| 通訊輸出 | RS485、HART、GPRS、4G、NB-IOT |
| 傳感器材質 | 304不銹鋼 |
| 工作電源 | AC 220V、DC24V、電池 |
| 功率 | 6.5W |
| 耐壓等級 | ≤1.6MPa |
流量范圍
|
|
0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 200 | 57 | 110 | 220 | 340 | 450 | 560 | 670 | 790 | 900 | 1000 | 1100 |
| 250 | 88 | 180 | 350 | 530 | 700 | 880 | 1000 | 1200 | 1400 | 1500 | 1700 |
| 300 | 130 | 250 | 500 | 760 | 1000 | 1200 | 1500 | 1700 | 2000 | 2200 | 2500 |
| 350 | 180 | 350 | 690 | 1000 | 1300 | 1700 | 2000 | 2400 | 2700 | 3100 | 3400 |
| 400 | 230 | 450 | 900 | 1300 | 1800 | 2200 | 2700 | 3100 | 3600 | 4000 | 4500 |
| 450 | 290 | 570 | 1100 | 1700 | 2300 | 2800 | 3400 | 4000 | 4500 | 5100 | 5700 |
| 500 | 360 | 710 | 1400 | 2100 | 2800 | 3500 | 4200 | 4900 | 5600 | 6300 | 7000 |
| 600 | 510 | 1000 | 2000 | 3000 | 4000 | 5100 | 6100 | 7100 | 8100 | 9100 | 10000 |
| 700 | 700 | 1400 | 2700 | 4100 | 5500 | 7000 | 8300 | 9600 | 11000 | 12000 | 13000 |
| 800 | 910 | 1800 | 3100 | 5400 | 7200 | 9000 | 10000 | 12000 | 14000 | 16000 | 18000 |
| 900 | 1200 | 2300 | 4500 | 6800 | 9100 | 11000 | 13000 | 16000 | 18000 | 20000 | 22000 |
| 1000 | 1500 | 2800 | 5600 | 8500 | 11000 | 14000 | 16000 | 19000 | 22000 | 25000 | 28000 |
| 1200 | 2100 | 4100 | 8100 | 12000 | 16000 | 20000 | 24000 | 28000 | 32000 | 30000 | 40000 |
| 1400 | 2800 | 5500 | 11000 | 16000 | 22000 | 27000 | 33000 | 38000 | 44000 | 50000 | 55000 |
| 1600 | 3700 | 7200 | 14000 | 21000 | 29000 | 36000 | 43000 | 50000 | 57000 | 65000 | 72000 |
| 1800 | 4600 | 9200 | 18000 | 27000 | 36000 | 45000 | 54000 | 64000 | 73000 | 82000 | 91000 |
| 2000 | 5700 | 11000 | 22000 | 34000 | 45000 | 56000 | 67000 | 79000 | 90000 | 100000 | 110000 |
-
