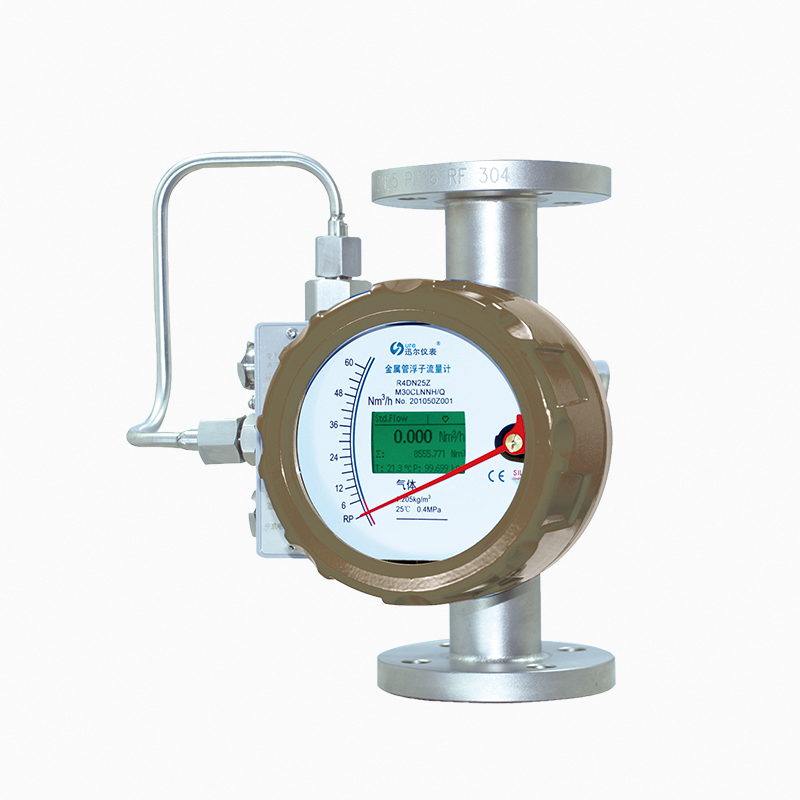

SH250系列金屬管浮子流量計
適用范圍
產品優勢
● 量程比較寬：標準型-10:1，特殊型-20:1；
● 反應靈敏，示值清晰，近似線性刻度；
● 可測腐蝕性介質流量；
● 結構簡單，使用維護方便；
產品概述
SH250系列金屬管浮子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、準確度高、價格便宜，能使用多種場合的流量測量等特點。本系列為現場智能指示型，有下進上出、左進右出和下進側出三種安裝形式。可廣泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。產品特點
?適用于中小口徑中低流量測量，特別擅長低流速小流量測量；?量程比較寬：標準型-10:1，特殊型-20:1 ;
?反應靈敏，示值清晰，近似線性刻度;
?可測腐蝕性介質流量；
?結構簡單，使用維護方便;
?價格相對便宜；
技術參數
|
測量范圍 |
水：2.5～100000L/h |
|
空氣：0.07～3000m3/h |
|
|
量程比 |
10:1（DN≤100mm） |
|
5:1 （DN≤100mm） |
|
|
準確度等級 |
1.0、1.5 |
|
工作壓力 |
DN15、DN25、DN40、DN50～4.0MPa |
|
DN80、DN100、DN150～1.6MPa |
|
|
介質溫度 |
普通型：-40℃～100℃ |
|
高溫型：-80℃～250℃ |
|
|
內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃ |
|
|
環境溫度 |
指針式：-40℃～+65℃ |
|
智能型：-25℃～+65℃ |
|
|
連接方式 |
法蘭連接、螺紋連接、卡箍連接 |
|
電氣接口 |
M20×1.5（訂制要求可做） |
|
防護等級 |
IP65 |
|
防爆等級 |
本安：ExibIICT4 隔爆：ExdIIBT4 |
|
介質粘度 |
DN15≤5Mpa.s DN25～150≤5Mpa.s |
|
工作電源 |
3.6V鋰電池1節，可使用一年 |
|
+24VDC，紋波≤5% |
|
|
測量管材質 |
304不銹鋼 316不銹鋼，304或316L不銹鋼內襯FTFE或F46 |
|
浮子材質 |
304或316（不銹鋼）；FTFE或F46 |
-
