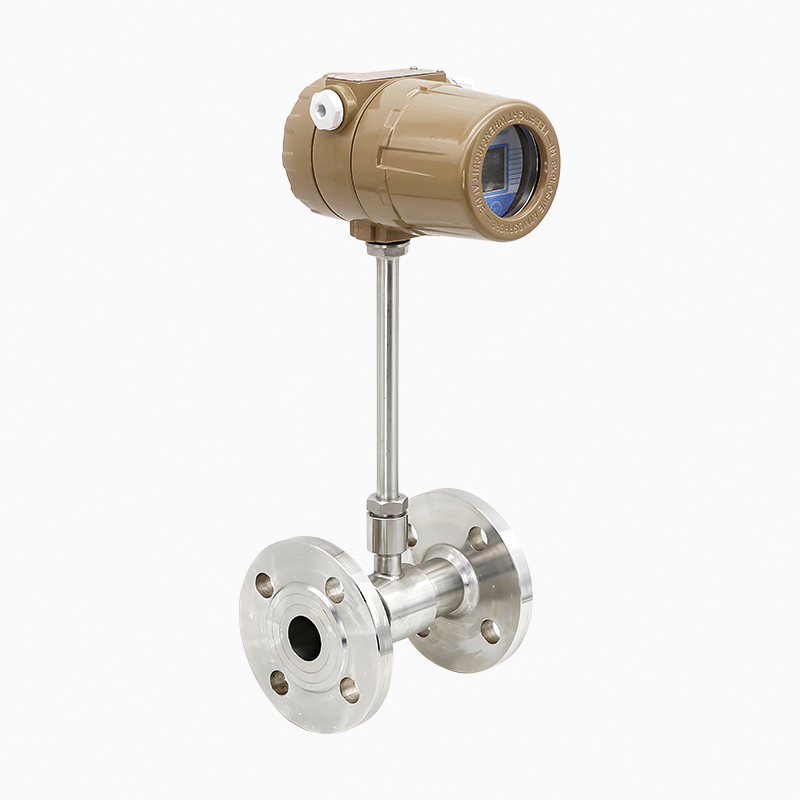

SFMT系列熱式質量流量計
適用范圍
具有壓損低,流量范圍度大,高精度、高重復性和高可靠性,無可動部件
以及可用于低氣體流量監測和控制等特點
產品優勢
? 寬量程比100：1，小流量、靈敏度大；
? 傳感器無活動部件，壓損小，重復性好；
? 精度 ±1.5%FS，滿量程的1.5%誤差；
? 流量非線性關系，是指數關系；
? 抗震性能好，測量精度不受振動影響;
產品概述
熱式氣體質量流量計是利用流體流過外熱源加熱的管道時，產生的溫度場變化來測量流體質量流量，或利用加熱流體時，流體溫度上升某一值所需的能量與流體質量之間的關系，來測量流體質量流量的一種流量?jī)x表。無需壓力溫度補償，就能方便地檢測在管道中流動的天然氣、空氣、氫氣、氧氣、氯氣、氦氣、氬氣、氨氣、沼氣、煤煙道氣和除乙炔氣等氣體的質量流量。產品特點
? 對氣體流量測量無需溫度和壓力補償;? 寬量程比100：1，小流量、靈敏度大；
? 傳感器無活動部件，壓損小，重復性好；
? 精度 ±1.5%FS，滿量程的1.5%誤差；
? 流量非線性關系，是指數關系；
? 抗震性能好，測量精度不受振動影響;
技術參數
| 測量流速范圍 |
常規：0.56~56 Nm/s，最大流速可擴展至100Nm/s(量程寬展可協商訂貨) |
| 準確度等級 |
±（1.5+0.5FS）% |
| 傳感器形式 |
法蘭式；螺紋式；插入式 |
| 公稱通徑 | 1) 法蘭式 DN25～DN150 ； 2）螺紋式 DN25～DN50 ； 3）插入式 DN125～DN5000 |
| 測量介質 |
單組分或組分穩定的混合干氣體（乙炔氣、氫氣除外） |
| 工作溫度 |
-10℃～+100℃（低溫型）；-10℃～+200℃（高溫型） |
| 工作壓力 |
P2=1.6MPa(標配) DN125～DN5000 插入式 P2=1.6MPa(標配) DN25～DN150 法蘭式； DN25～DN50 螺紋式 P3=2.5MPa(特制) DN25～DN100 法蘭式 P4=4.0MPa(特制) DN25～DN100 法蘭式 |
| 供電電源 |
DC24V、AC220V；功率：50W |
| 響應速度 | 1S |
| 信號輸出 |
4線制4～20mA（光電隔離，最大負載500Ω）、脈沖、RS485（光電隔離）、HART協議(特殊定) |
| 顯示內容 | 質量流量、標況體積流量、累積流量、標準流速等 |
| 傳感器防護等級 | IP65 |
|
防爆等級 |
Ex d IIC T6 Gb |
|
表頭指示 |
標況體積瞬時流量、累積量、標準流速、電流輸出值等 |
| 探頭材質 | 316、HC（腐蝕）、陶瓷（高溫） |
| 傳感器材質 | 304不銹鋼、316不銹鋼 |
|
報警輸出 |
1-2路繼電器常開觸點、（10A/220V/AC、5A/30V/DC） |
-
