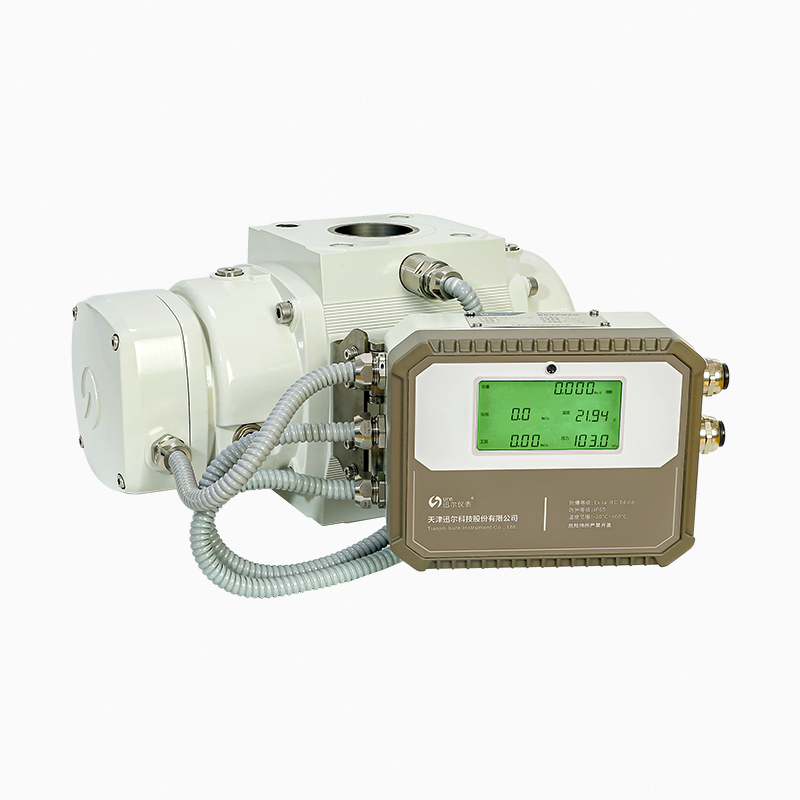

LLQ系列氣體腰輪流量計
天然氣計量羅茨流量計體積流量計
適用范圍
廣泛適用于城市燃?xì)夂凸I(yè)氣體流量計量與檢測，是用戶實現高準確度、高可靠計量
的理想儀表
產品優勢
? 高準確度、高可靠性，使用高精度軸承和動平衡工藝處理的轉子,保證產品精準穩定運行；
? 范圍度寬，不同規格流量計的范圍度40:1~260:1；
? 始動流量低，不同規格流量計的始動流量 0.06m3/h~0.1m3/h；
? 壓力損失小，不同規格流量計的壓力損失 0.1kPa-0.38kPa；
? 通用性好，所有規格流量計表體組件均可使用通用的附件；多種結構形式。
? 范圍度寬，不同規格流量計的范圍度40:1~260:1；
? 始動流量低，不同規格流量計的始動流量 0.06m3/h~0.1m3/h；
? 壓力損失小，不同規格流量計的壓力損失 0.1kPa-0.38kPa；
? 通用性好，所有規格流量計表體組件均可使用通用的附件；多種結構形式。
產品概述
氣體腰輪流量計又稱羅茨流量計，是一種容積式流量計，擁有高準確度、高可靠性、寬范圍度、低始動流量等特點，主要適用于測量天然氣、城鎮煤氣、丙烷、氮?dú)?、工業惰性氣體等非腐蝕性氣體。該流量計主要應用于餐飲、賓館等行業的燃?xì)馍虡I(yè)結算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用做標準流量計。產品特點
? 使用期限長，轉子精密加工和平衡、高強度表面處理、無損轉動、無接觸密封、自潔功能以及對軸承良好潤滑，設計與工藝確保流量計長期正常工作；? 高準確度、高可靠性，使用高精度軸承和動平衡工藝處理的轉子，保證產品精準穩定運行；
? 范圍度寬，不同規格流量計的范圍度40:1~260:1；
? 始動流量低，不同規格流量計的始動流量 0.06m3/h~0.1m3/h；
? 壓力損失小，不同規格流量計的壓力損失 0.1kPa-0.38kPa；
? 通用性好，所有規格流量計表體組件均可使用通用的附件；
? 互換性好，附件與同規格的表體組件之間均可進行互換；
? 多種結構形式。
技術參數
| 執行標準 | 《氣體腰輪流量計》（JB/T7385-2015） |
| 檢定規程 | 《氣體容積式流量計》（JJG633-2005） |
| 適用介質 | 天然氣、丙烷、丁烷、二氧化碳、氮?dú)獾确歉g性、中低流速氣體介質 |
| 儀表外殼材質及表面處理工藝 | 6065鋁合金、陽極氧化噴涂 |
| 儀表轉子材質 | 6065鋁合金 |
| 適用介質溫度 | -25℃～+55℃ |
| 大氣壓力 | 86kPa～106kPa |
| 適用工作壓力 | Pn16 |
| 安裝環境溫度 | -20℃～+60℃ |
| 安裝環境相對濕度 | 5%～95% |
| 連接方式 | 法蘭對接型 |
| 轉換器類型 | T系列轉換器（溫壓補償型） |
| 準確度等級 | 1.5級、1.0級 |
| 重復性 | 優于0.15% |
| 工作電源 | 電池+DC 24V |
| 信號輸出 | 詳見表5.3 |
| 電氣接口 | 銅鍍鎳M12*1.5（可固定線徑范圍5-8mm） |
| 防爆等級 | Ex ia ⅡC T4 Ga（本安型）（證書號：CE21.0122X） |
| 防護等級 | IP65 |
流量范圍
| 公稱通徑 | 型號規格 | 量程范圍（m3/h） | 準確度等級*2 | 始動流量（m3/h） | 最大壓損*1（kPa） |
| DN25 | LLQ-16 | 0.4-16 | 1 | 0.06 | 300 |
|
|
LLQ-25 | 0.5-25 | 1 | 0.06 | 300 |
| DN40 | LLQ-40 | 0.5-40 | 1 | 0.09 | 110 |
|
|
LLQ-65 | 0.5-65 | 1 | 0.06 | 100 |
| DN50 | LLQ-65 | 0.5-65 | 1 | 0.06 | 100 |
|
|
LLQ-110 | 0.5-110 | 1 | 0.09 | 145 |
| DN80 | LLQ-240 | 1.6-240 | 1 | 0.08 | 320 |
| DN100 | LLQ-240 | 1.6-240 | 1 | 0.08 | 350 |
*1最大壓損指腰輪流量計測量常壓空氣（密度為1.2kg/m3）的最大流量時所產生的壓力損失。
*2準確度：1.5級：Qt～Qmax為±1.5%，Qmin～Qt為±3%；
1.0級：Qt～Qmax為±1%，Qmin～Qt為±2%。
-
