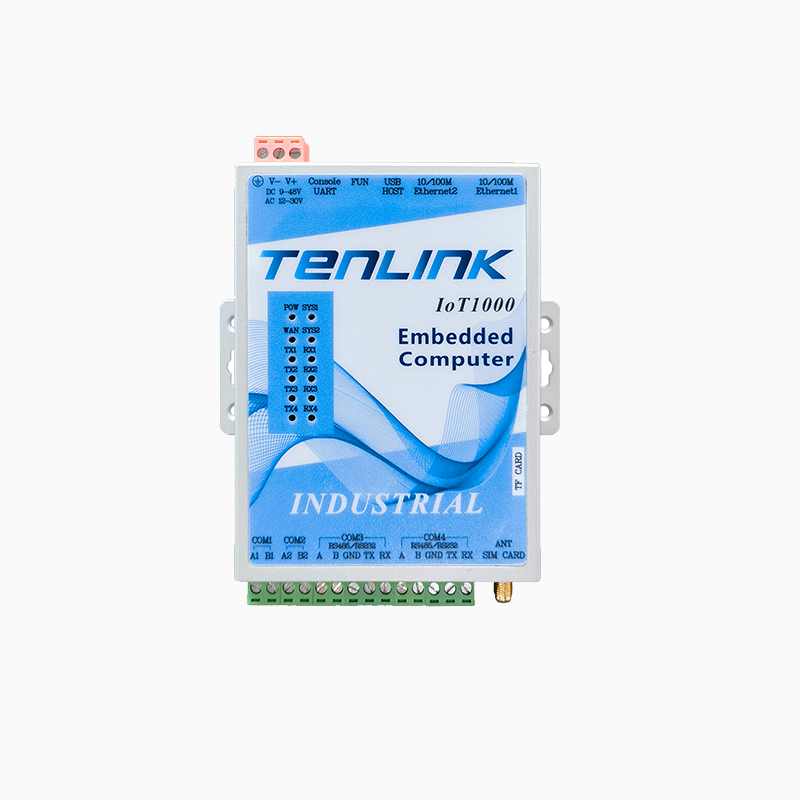

IoT 1000 智能網關
適用范圍
產品優勢
?能源行業：可以使用物聯網網關實現能源監測和管理
?軌道交通行業：可以通過物聯網網關實現各類環境數據采集
細分場景：
?制造業：可以利用物聯網網關實現設備監控、遠程維護和生產優化
?能源行業：可以使用物聯網網關實現能源監測和管理
?軌道交通行業：可以通過物聯網網關實現各類環境數據采集
實施步驟：
?設備接線。IOT 1000可以通過串口（如RS-485或RS-232）,經數據信號線連接傳統控制器的通訊口，通過相應的通信協議與控制器進行通信
?配置南向通訊。在低代碼平臺上配置控制邏輯，定義相應的數據通信格式
?配置北向通訊。北向傳輸協議選擇常用的物聯網通信協議MQTT，用于將數據傳輸?shù)皆破脚_
特殊應用：
?在工業自動化領域，IOT 1000可以安裝PLC編程軟件，實現對生產線的自動化控制和監控
?在智能建筑領域，物聯網網關可以安裝樓宇管理軟件，實現對建筑設備的集中控制和管理
?在智能農業領域，物聯網網關可以安裝農業管理軟件，實現對農田灌溉和氣候條件的監控和調控
IOT 1000 應用案例-軌道交通環境監測
IOT 1000 應用案例-能耗管理類
性能參數
|
IOT 1000硬件參數 |
|
|
CPU |
4核A9,主頻最高為1.4GHz |
|
內存 |
512MByte DDR3 高性能內存 |
|
存儲 |
MLC eMMC 板載為8GByte eMMC |
|
網口 |
2個100M/10M以太網接口 支持AUTO MDI/MDIX 雙級抗雷防護：
l支持GB/T 17626.5-2008標準中10/700uS測試的3級2KV防護
l±15kV Human Body Model
l±15kV IEC61000-4-2 Air Discharge
|
|
RS485接口 |
4個全隔離RS485接口（支持收發數據指示燈）RS485采用三級防護：
l支持GB/T 17626.5-2008標準中10/700uS測試的最高等級4KV防護
l±15kV Human Body Model
l±15kV IEC61000-4-2 Air Discharge
|
|
RS232接口 |
2個全隔離RS232接口(RS232接口與COM3、COM4 RS485為復用關系)：
l±15kV Human Body Model
l±15kV IEC61000-4-2 Air Discharge
|
|
電源接口 |
支持外接電源接口：標準5.08mm間距 3PIN端子接口 輸入電壓: 交流AC 9～24V 直流DC 9~36V 電源防護：
lGB/T 17626.5-2008標準4級(4KV)8/20uS雷擊測試
l防反接保護
l過壓保護
l抗脈沖群保護
l抗靜電:
±15kV Human Body Model ±15kV IEC61000-4-2 Air Discharge |
|
TF卡接口 |
板載1個自彈TF卡座 支持TF卡擴展存儲 |
|
USB HOST接口 |
板載1個USB HOST接口 支持擴展USB外設：
l對外提供5V 500mA電流輸出能力
l支持輸出過載保護功能
l對外輸出電源支持可編程開關控制
l±6kV Human Body Model
l±8kV IEC61000-4-2 Air Discharge
|
|
RTC時鐘 |
內部集成實時時鐘,板載1個CR2032電池(可以使用3年) |
|
蜂鳴器 |
板載1個蜂鳴器,可用于警報或編程發出提示音 |
|
指示燈 |
1個電源指示燈,1個無線模塊信號狀態指示燈,2個系統可編程指示燈,8個COM1～COM4收發指示燈 |
|
Console UART 接口 |
Console UART對外接口為Type-C座,內部集成USB轉串口芯片,方便用戶直接使用串口進行調試與維護 |
|
FUN按鍵 |
可編程按鍵 默認用于更新文件系統與恢復出廠默認IP |
|
SIM卡插口 |
支持SIM卡類型為：標準SIM卡25mm*15mm（mini SIM卡） |
|
SMA天線接口 |
標準SMA母頭接口，用于連接外置天線或者射頻饋線 |
|
尺寸 |
129mm×116mm×29mm (L×W×H) 含掛耳 |
|
功耗 |
整機最大平均功耗≤6W,無線數據傳輸在極端情況下，瞬間峰值功耗可能會達到10W,用戶提供的電源有效輸出功率必須>10W |
|
整機重量 |
260g（不含天線） |
|
IOT 1000 4G全網通無線模塊制式支持 |
|
|
移動 |
2G GSM GPRS |
|
3G TD-SCDMA |
|
|
4G TD-LTE |
|
|
聯通 |
2G GSM GPRS |
|
3G WCDMA |
|
|
4G FDD-LTE |
|
|
電信 |
2G CDMA |
|
3G CDMA2000 |
|
|
4G FDD-LTE |
|
|
IOT 1000使用環境參數 |
|
|
工作溫度 |
-40～85℃ |
|
儲運溫度 |
-40～85℃ |
|
工作相對濕度 |
20％～90％無凝露 |
|
儲運相對濕度 |
15％～95％無凝露 |
-
