應用場景

工業自動化、城市基礎設施、農業和環境監測、智能家居

TM1200具有強大的網絡通訊能力，在海量物聯和離散控制領域表現極佳

TM1200可以為現場提供四種網絡方式接入廣域網，毫秒級邊云響應，實現多地協同生產

支持Lora、Zigbee、星閃等無線IO連接，解決現場布線難題和網絡設施投入的成本開銷

實施步驟：

控制邏輯編程：根據現場控制需求和點位采集情況，進行編程，并下載到TM1200

設備連接：根據點位數量和分布特點選擇有線或無線IO的方式連接現場設備

配置通訊：TM1200 作為上云PLC是需要連接到云端應用實現數據通訊

上云PLC TM1200北向支持4G/5G/以太/Wifi等多種方式接入廣域網絡，邊云響應小于100ms，為實現跨地域集團化聯合生產作業提供了現實基礎。 廣泛連接能力 TM1200具備Lora/Zigbee/星閃等無線IO擴展功能，TM1200出色的通訊功能突破了各類現場物聯限制，也突破了PLC的應用領域，更加高效、低成本的采集各類傳感數據，讓萬物互聯成為可能。 TM1200有線連接能力也很突出，本體具備14路數字輸入，10路數字輸出，1路Modbus-RTU，最多可擴展7個模塊，上限達到64路數字輸出，112路數字/模擬輸入。 高度兼容性 TM1200搭載了Codesys編程平臺，這是一款開放的平臺，支持多種硬件平臺和設備，可以與不同廠家的PLC和工控設備進行集成和通信，兼容性很強。 簡潔易用 TM1200支持多種編程工具，如結構化文本（ST）、功能塊圖（FBD）、連續函數圖（CFC）、指令列表（IL）等。

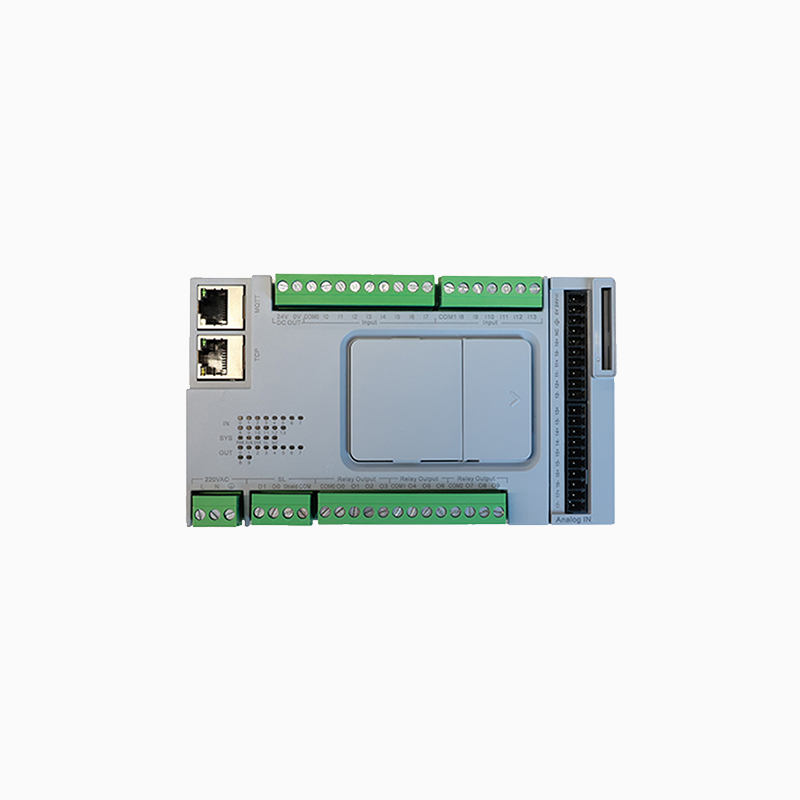

TM1200 產品說明

網絡接口：TCP網口用于接以太網或者協議轉換網關等，MQTT網口用于接廣域網路由設備實現TM1200的直接上云。

220VAC：L接220V火線，N接220V零線。

DC OUT：左側輸出24V，右側輸出0V，可以臨時用來給單個或少量的24V輸出設備供電測試用，但是其功率不足以帶動多個24V的輸出設備，所以一般建議采用交流220V通過開關電源轉換成直流的24V而不直接用TM1200自帶的24V端口。

SL：D1接MODBUS設備的A，D0接MODBUS設備的B，Shield和COM一般不需接。

Input：一共分兩組，COM0和COM1作為T(mén)M1200的輸入公共端，只能接直流24V（常用接法）或0V，不允許接火線L和零線N，其余的I0~I13都是PLC的輸入點，一般用于接開關、按鈕或者開關量的傳感器等輸入設備。

Relay Output：一共有三組，COM0、COM1和COM2作為T(mén)M1200的輸出公共端，可以接直流24V或0V，也可以接火線L和零線N，其余的O0~O9都是PLC的輸出點，用于接被控輸出設備。

擴展AI模塊：如圖所見，右側可以插一個8路的AI（模擬量輸入）模塊，插上后需要按卡扣來固定，可以將模擬量輸出的信號源或者傳感器接到此AI模塊中。

編程口：打開帶有箭頭的蓋子，會露出一個Micro-USB的接口，將專用編程線的Micro-USB頭插到TM1200的編程口，編程線的串口連接電腦，連接完成后根據串口號在Codesys上配置好網關，就可以將程序下載到TM1200中。

TM1200 應用案例-智慧農業

TM1200 應用案例-智慧水廠
